在定制液晶顯示模組時，一定要確認好接口類型，這個尤為重要。否則，使用錯誤的接口類型跟相應的參數，那么導致的后果，輕則會無法得到想要的顯示內容跟顯示區域，重則會導致液晶屏燒毀，直接報廢 。

所以如果你要定制液晶模組時，一定要熟知液晶模組的接口，確認接口類型、引腳順序、相關參數。今天為你簡要概述LCD接口分類及詳解LVDS與eDP接口。

一、接口定義與分類

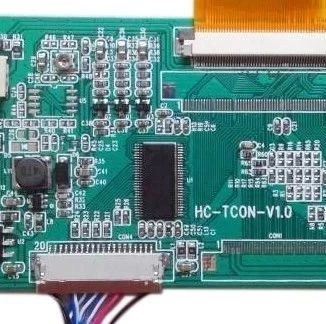

液晶屏接口是指控制器與LCD模組之間的聯系，通過液晶屏接口，控制器可以控制LCD模組的亮度、對比度、顏色等參數，從而實現圖像的顯示。常見的液晶屏接口有TTL、LVDS、EDP、MIPI等。

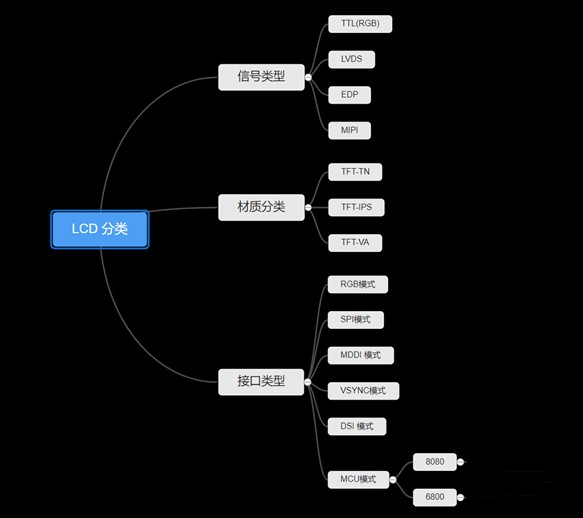

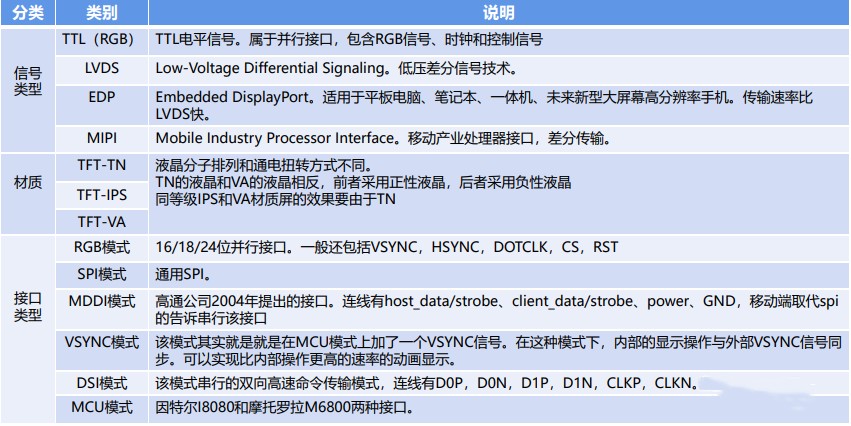

接口分類

按信號類型分為: TTL/LVDS/EDP/MIPI 幾大類別

按材質分類分為:(針對 TFT-LCD) TFT-TN/TFT-IPS/TFT-VA。

接口類型分為：RGB 模式、SPI 模式、MDDI 模式、VSYNC 模式、DSI 模式、MCU 模式等。

二、接口的選用原則

當我們在設計以及使用一款屏?xí)r，我們首先除了去評估這款屏的AA區域(可視區域)、外圍尺寸以及液晶屏的基本參數是否滿足需求之外，我們還需要根據主板來挑選適合我們主機通信端的液晶屏的接口模式，接口模式能否適用直接決定了能不能用這款液晶顯示屏，當然也可以配套HDMI、VGA、DVI的驅動板來解決這個問題。

目前液晶屏有很多種常用的接口，一定要特別留意接口是否與相應的主板兼容，不然就需要再多配套一個驅動板，到時也會影響整體的結構設計了。

不同接口的應用范圍會有差異，基本上都是根據傳輸速率及對畫質的要求劃分：

MCU：常用于傳輸速度要求低，靜止圖片的顯示

RGB：常用于中小尺寸，對傳輸速率有一定的要求，可用于顯示視頻或動畫用，一般小于800*600

LVDS：常用于中大尺寸，對傳輸速率要求高的產品

MIPI：常用于分辨率較高、對傳輸速率要求高的產品，如手機

EDP：常用于傳輸速率要求比較高的產品，如平板電腦，筆記本，一體機等

本期為你介紹目前在市面上使用得較多的接口類型LVDS和EDP接口。

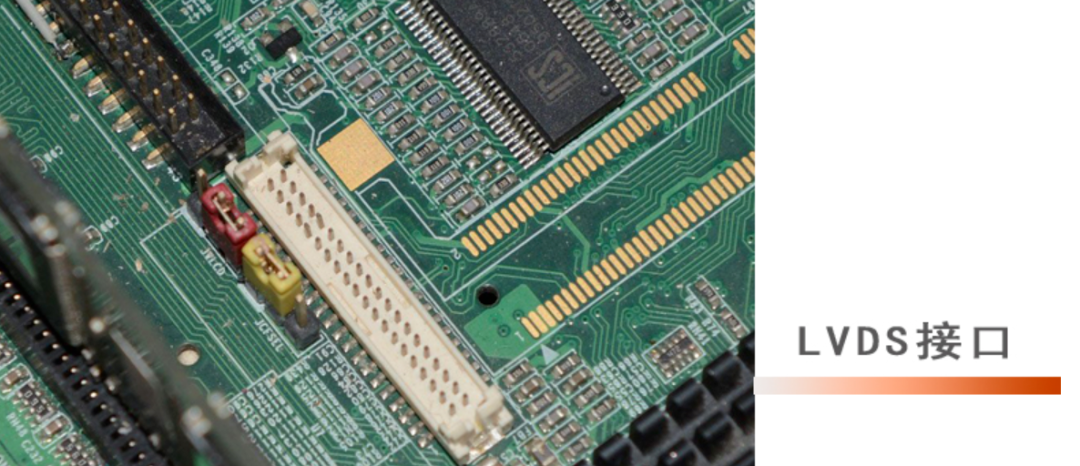

三、LVDS接口

LVDS(Low Voltage Differential Signal)即低電壓差分信號。

LVDS的特點是電流驅動模式 電壓擺幅350mV加載在100Ω電阻上。

LVDS的優點： 高速傳輸 低噪聲 低功耗 低電壓。

1、即低電壓差分信號

LVDS(Low Voltage Differential Signal)即低電壓差分信號，廣泛應用于液晶屏接口。當今LCD顯示器常見的內部圖像傳輸，此接口的一個關鍵特征是它是差分的。這意味著信號不受干擾，我們可以使用一對雙絞線來傳輸數據。我們可以快速發送數據，并且不會因任何噪音，干擾而損壞。這種數據損壞在其他接口中很常見。

2、LVDS的電流驅動模式

其中發送端是一個3.5mA的電流源，產生的3.5mA的電流通過差分線中的一路到接收端。由于接收端對于直流表現為高阻，電流通過接收端的100Ω的匹配電阻產生350mV的電壓，同時電流經過差分線的另一路流回發送端。當發送端進行狀態變化時，通過改變流經100Ω電阻的電流方向產生有效的'0'和'1' 態。

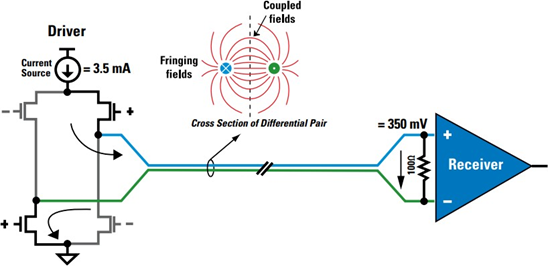

▲LVDS驅動和接收

它是電流驅動的，通過在接收端放置一個負載而得到電壓，當電流正向流動，接收端輸出為1，反之為0。

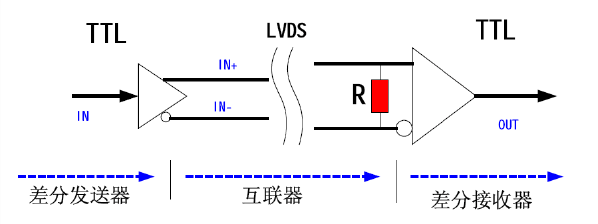

LVDS 信號傳輸由三部分組成：差分信號發送器，差分信號互聯器，差分信號接收器。

發送器：將非平衡傳輸?shù)腡TL 信號轉換成平衡傳輸?shù)腖VDS 信號。有獨立和集成之分。

      接收器：將平衡傳輸?shù)腖VDS 信號轉換成非平衡傳輸TTL 信號，很高的輸入阻抗。

     互聯器：包括聯接線(電纜或者PCB 走線)，終端匹配電阻。按照IEEE 規定 ，電阻為100 歐。我們通常選擇為100 ，120 歐。

3、LVDS的優點

(1)高速傳輸能力 低擺幅：350mv LVDS技術的恒流源模式低擺幅輸出意味著LVDS能高速驅動，例如：對于點到點的連接，傳輸速率可達800Mbit/s。

(2)低噪聲/低電磁干擾

LVDS信號是低壓差分信號。我們知道，差分?jǐn)?shù)據傳輸方式比單線數據傳輸對共模輸入噪聲有更強的抵抗能力，在兩條差分信號線上，電流的方向、電壓振幅相反，而接收器只關心兩信號的差值，故噪聲以共模方式同時耦合到兩條線上時，能夠被抵消，同時兩條信號線周圍的電磁場也相互抵消。

因此，兩條差分信號線比TTL單線信號傳輸?shù)碾姶泡椛湫〉枚?。而且，恒流源?qū)動模式不易產生振鈴和切換尖鋒信號，進一步降低了噪聲。

(3)低功耗LVDS器件一般用CMOS工藝實現，因此，具有較低的靜態功耗。LVDS的負載(100Q終端電阻)的功耗僅為1.2mW。LVDS采用恒流源模式驅動設計，極大地降低了頻率成分對功耗的影響。

(4)低電壓LVDS接口采用低壓差分信號技術，其發送和接收不依賴于供電電壓，如5V，因此，LVDS能比較容易地應用于低電壓系統中，如3.3V甚至2.5V，且保持同樣的信號電平和性能。

LVDS也易于終端匹配。通常，一個盡可能靠近接收輸入端的100Ω匹配電阻跨在差分線上，便可提供良好的匹配和最佳的信號質量。

100歐電阻離接收端距離不能超過500mil，最好控制在300mil以內。

隨著信息化的發展，LVDS的高性能、低功耗、低噪聲、低電壓等優點，使得LVDS將成為很多設計適合的方案。

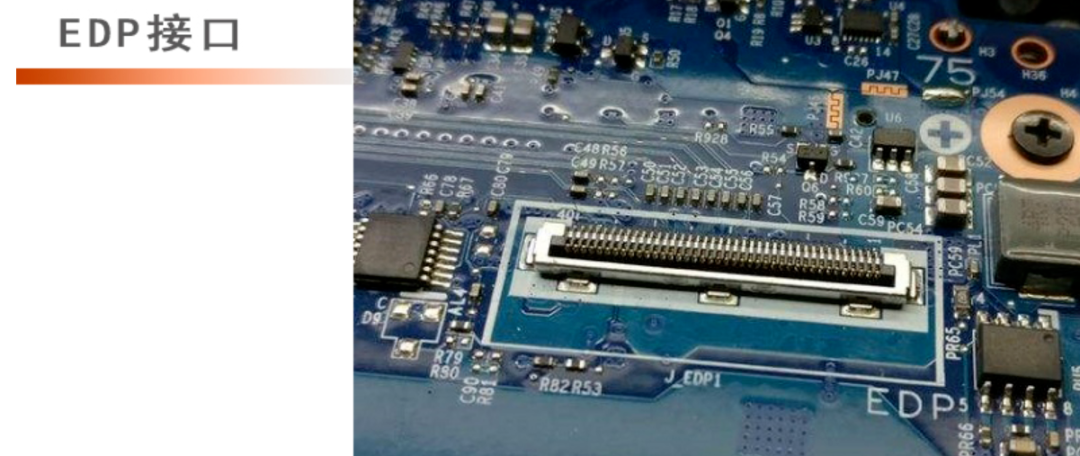

四、eDP接口

eDP接口采用更簡單的連接器和更少的插針就可實現高分辨率信號的傳輸，并且能實現多個數據同時傳輸，因此其傳輸速率也遠高于LVDS。EMI防電磁干擾也十分出色，對這方面有較高要求并且需液晶屏幕分辨率較高時可以選擇EDP接口。我們稱之為新的LVDS。

eDP接口是一種基于Display Port架構和協議的一種全數字化接口，可以用較簡單的連接器以及較少的引腳來傳遞高分辨率信號，且數據傳輸速率遠高于LVDS。

eDP具有三大基本架構包含影音傳輸?shù)闹饕ǖ?Main Link)、附屬通道(AUX)、與熱插拔(HPD)。

eDP屏線的屏接口為0.3-0.5小間距焊接式扁平線，EDP通道分類可以分為單通道與雙通道。EDP屏線一般為2組、3組、5組、8組絞線，常見的EDP屏線為2組、3組信號絞線。

目前常見速率:1.62Gbps/LANE, 2.7Gbps/LANE,5.4Gbps/LANE

數據傳輸信號：LANE0/1/2/3

通訊接口：AUX熱插拔檢測接口：HPD版本：EDP1.2/1.3/1.4

特點：

1、eDP協議是針對DP應用在嵌入式方向架構和協議的拓展，所以eDP協議完全兼容DP協議;

2、eDP接口屬內部接口，可以用做芯片與芯片之間的傳輸，也可用顯示屏與驅動板之間的傳輸;

3、由于該類接口能夠?qū)崿F(xiàn)多數據高速同時傳輸，且電磁干擾小，目前正在逐漸取代傳統的低電壓差動訊號(LVDS)接口。

以分辨率為1920x1200、24bit彩色的液晶屏為例，若采用LVDS接口，則數據傳輸線需20對;若采用eDP接口，則只需要4對線。由此可見，eDP接口的優勢相當明顯，特別是在高清屏中。

eDP具有高帶寬、整合性好、相關產品設計簡單，該接口已廣泛應用于筆記本電腦、平板電腦、手機等其它集成顯示面板和圖像處理器的領域。eDP接口降低設備復雜性，支持關鍵跨行業應用程序的必要功能，并提供性能可伸縮性，以支持具有更高顏色深度、刷新率和顯示分辨率的下一代顯示器，eDP接口正迅速成為主流接口。

五、接口未來如何進化

雖說這兩種接口目前在顯示器上面都是主流，并且也能滿足目前及未來的傳輸帶寬需求。

但筆者相信，隨著消費者需求的增多和市場競爭的壓力，未來的接口還會不斷推陳出新。

未來接口的發展方向：以人為本、體驗先行!
