作為電子工程師或采購人員，面對一份液晶屏模組規格書時，你是否曾感到無從下手?密密麻麻的參數表格、專業術語讓人眼花繚亂。

今天，我們就來拆解這個難題，讓你3分鐘掌握閱讀液晶屏規格書的關鍵要點!它將成為你選型、設計電路和驅動開發的強大工具。

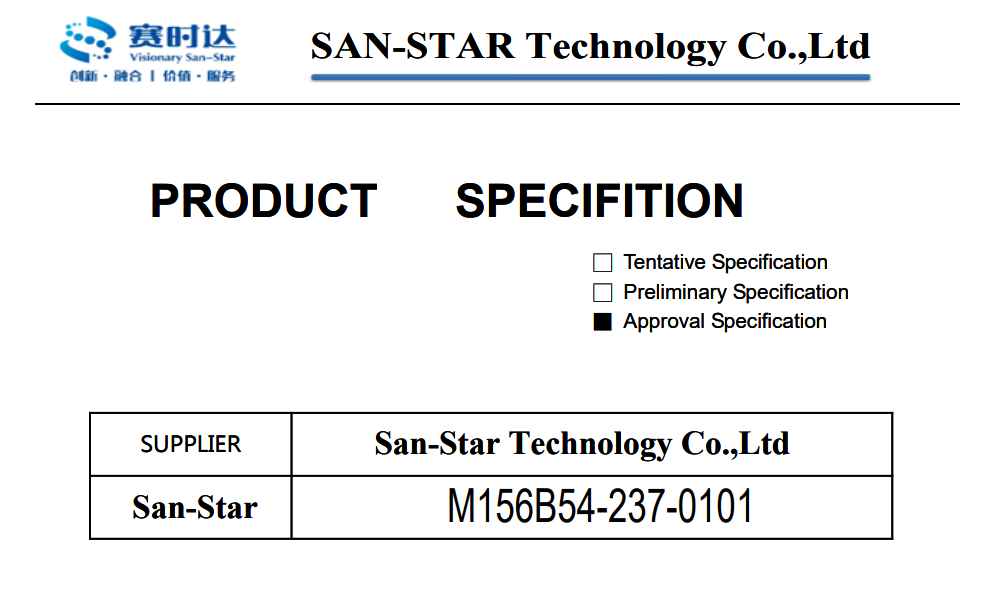

賽時達是液晶顯示模組源頭提供商，所以本文將以我們賽時達15.6英寸液晶模組為例子講解。

一、基礎：液晶屏規格書6大核心參數

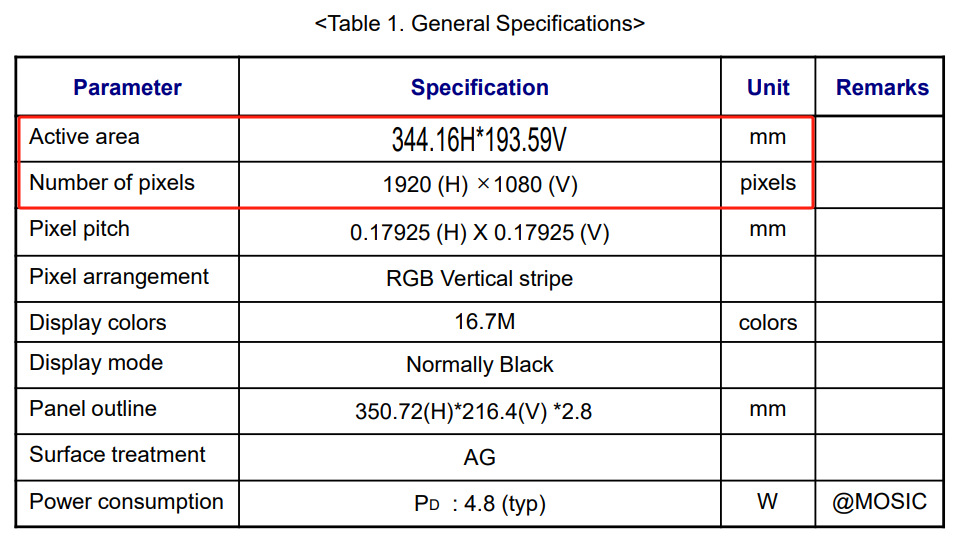

1、屏幕尺寸Active Area：通常以對角線長度(英寸)表示。例如，10~11 英寸屏幕通常用于平板，15.6 英寸常見于游戲本和辦公本，27~32 英寸用于顯示器。確認尺寸后，你可以判斷屏幕是否符合設備設計需求。

2、分辨率Number Of Pixels：分辨率直接影響顯示清晰度。常見的規格如1920*1080表示全高清。屏幕分辨率高，顯示圖像更細膩。

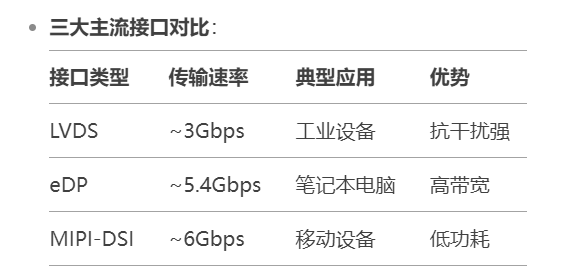

3、接口類型Interface：不同設備使用不同接口，常見的有MIPI、EDP和LVDS等。確認屏幕接口和主控是否兼容。如LVDS適合工業應用。

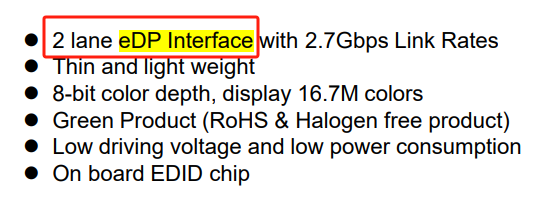

我們賽時達的液晶顯示模組接口主要有EDP 和 LVDS這兩種。13.3英寸，15.6英寸使用EDP;21.5英寸用LVDS接口。

4、光學性能Optical Specifications：決定顯示品質的三大關鍵指標。亮度、色深和對比度直接影響顯示效果。

亮度(Luminance)

核心作用：決定屏幕在環境光下的可視性

典型應用值：

? 室內常規使用：250-300cd/m2

? 半戶外環境：400-500cd/m2

? 全戶外顯示：≥1000cd/m2(需搭配防眩光處理)

色深(Color Depth)

技術規格：

? 6-bit(262K色)：入門級顯示

? 8-bit(16.7M色)：主流中高端配置

? 10-bit(1.07B色)：專業影像處理需求

實際影響：色深越高，色彩過渡越平滑，避免色帶現象

對比度(Contrast Ratio)

測量標準：

? 靜態對比度：≥1000:1(IPS面板典型值)

? 動態對比度：可達百萬級(需注意營銷數據)

顯示效果：高對比度帶來更純凈的黑色表現和更鮮明的層次感

選型建議：醫療影像等專業領域建議選擇≥500cd/m2亮度+10-bit色深組合，而工業HMI界面采用300cd/m2+8-bit即可滿足大多數需求。對比度參數需注意測試條件(ANSI標準更可靠)。

5.供電電壓：確認所需電壓是否與電源設計兼容，避免電壓不符導致屏幕無法啟動或損壞。常見的供電電壓包括3.3V、5V等。

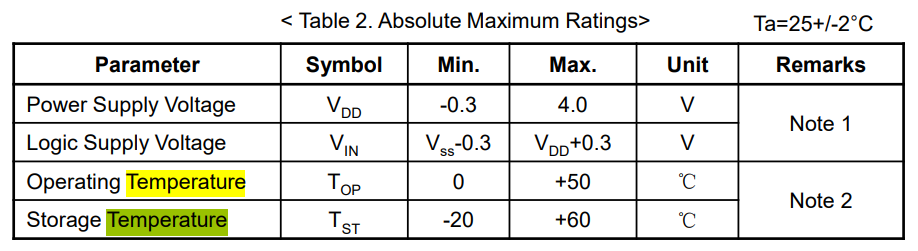

6、工作溫度范圍Temperature：屏幕的工作溫度決定其是否適用于特定環境。確保屏幕在設備預期的工作溫度下能正常工作。

工作溫度：

? 商用級：0~50℃

? 工業級：-20~70℃

存儲溫度：通常比工作溫度范圍寬20℃。

選型建議：先根據這6項參數快速篩選出候選型號，再深入評估其他技術細節，可節省70%的初期評估時間!

二、進階：從參數到設計的實戰指南

掌握基礎參數只是第一步，真正的專業能力體現在如何將這些參數轉化為實際設計方案。以下是工程師的進階設計要點：

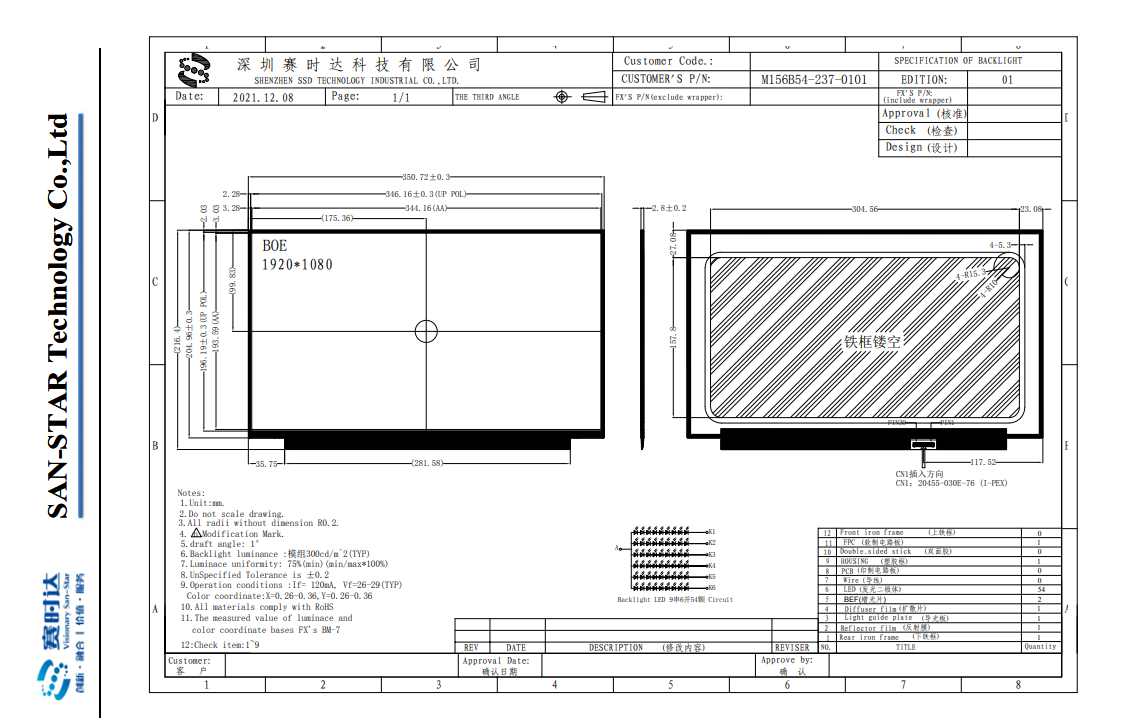

1、機械尺寸和結構Mechanical Drawing：了解屏幕的外形尺寸和安裝孔位，這將幫助你決定屏幕能否適配設備。檢查有效顯示區域和屏幕厚度，確保它適合你的產品外殼。

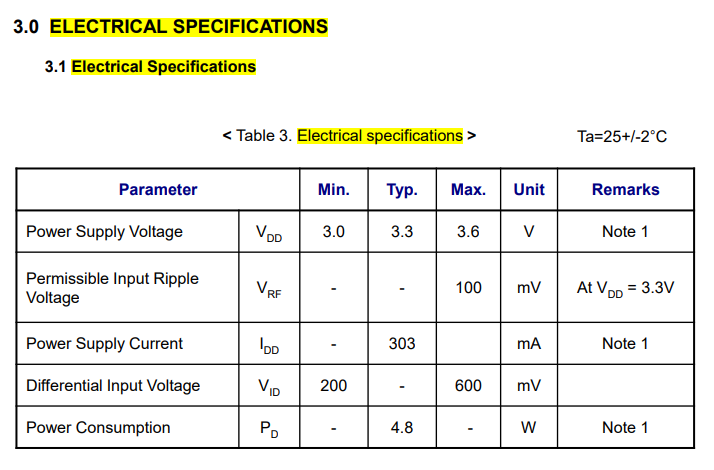

2、電氣特性ELECTRICAL SPECIFICATIONS：除了供電電壓，電流和功耗也要重點關注。例如，規格書會提供典型功耗值，如300mW，這對于電池供電的設備尤為重要。還需查看最大功耗，以確保設計能提供足夠的電源。

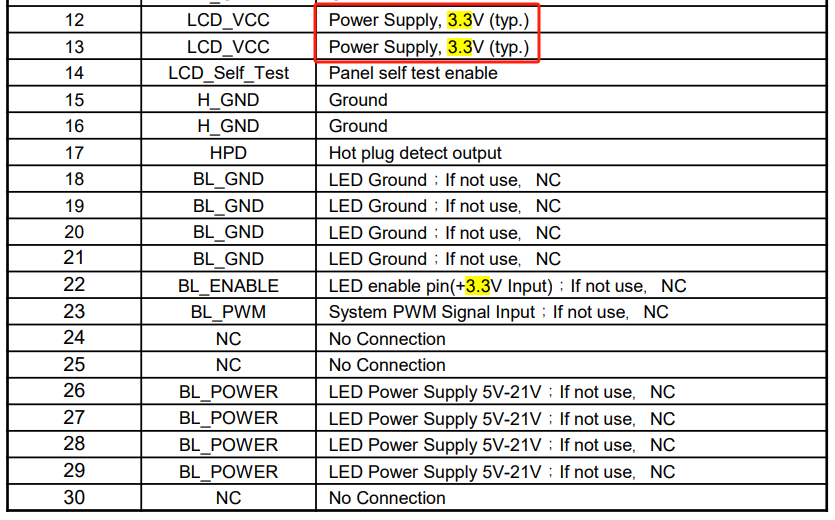

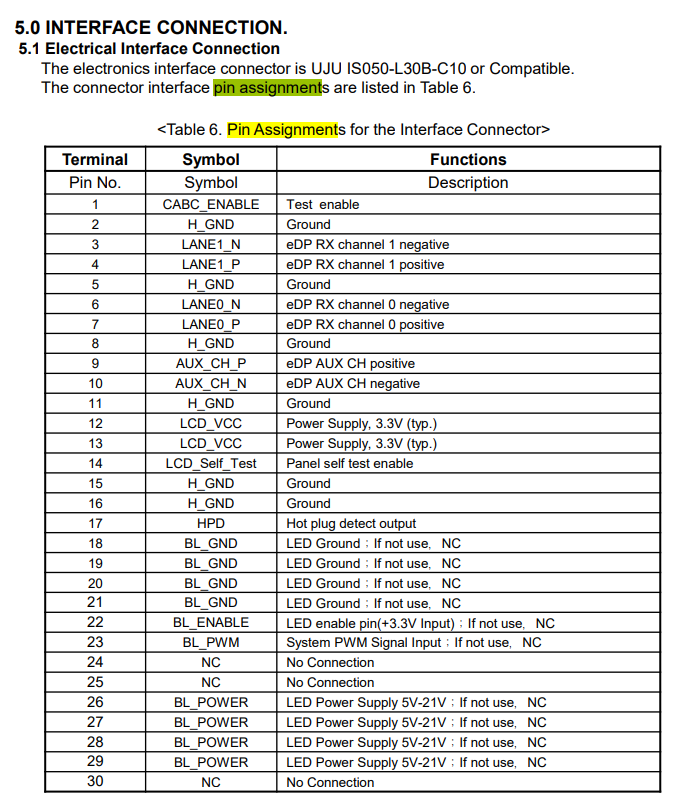

3、接口定義Pin assignment：規格書會明確列出每個引腳的功能，這些信息決定了屏幕如何與主控進行連接，是否需要電平轉換等。

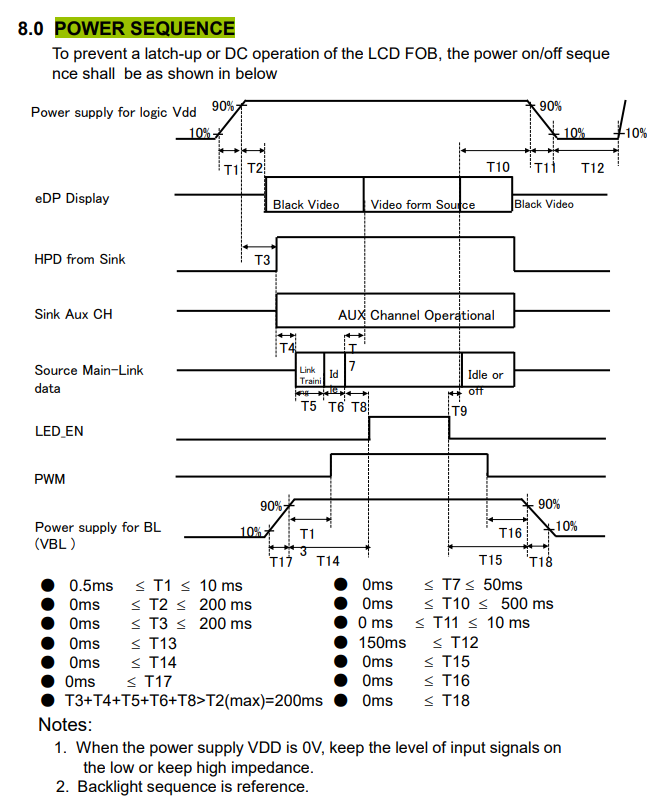

4、上下電時序參數Power ON/OFF Sequence ：上下電時序包含像素時鐘(Pixel Clock)和同步信號(Sync Signals)時序，直接影響屏幕的刷新和圖像顯示穩定性。設計時需確保主控芯片的時序配置與液晶模組規格匹配，以避免顯示異常或啟動失敗。

三、高階：基于規格書做硬件設計和驅動開發

以下是關鍵步驟：

1、硬件設計：根據電氣特性設計合適的電源電路，確保供電電壓穩定。此外，還需要檢查接口電平是否匹配，并設計合適的電平轉換電路。確保背光LED電流穩定，并且符合規格書的要求。

2、接口連接：將規格書中定義的引腳(如數據線、復位引腳等)正確連接到主控上。使用示波器或邏輯分析儀檢查信號波形，確保時序符合要求。

3、驅動開發：根據驅動IC型號(如HX8279)編寫初始化代碼，配置像素格式、顯示模式等。規格書通常提供初始化命令和寄存器設置，確保按照規定順序發送命令，成功啟動顯示。

4、初始化命令序列：部分規格書會提供上電初始化命令(需與主控驅動匹配)，根據初始化命令(如0x11退出休眠模式、0x29啟動顯示)設置寄存器。確保電源上電時，屏幕按正確的順序初始化。

5、調試與驗證：開發完成后，使用示波器檢查時序是否符合規格書要求。如果圖像不正確，檢查初始化命令是否完整，電源時序是否滿足要求。

假設你已完成電路設計，設計屏幕的初始化流程，并準備編寫初始化代碼。根據規格書完成以下步驟：

1、啟動復位引腳，等待10ms，然后拉高復位。

2、配置寄存器，發送屏幕初始化命令(如退出睡眠模式、設置像素格式等)。

3、啟動顯示，檢查圖像是否正常顯示。

通過上述步驟，你能夠根據規格書配置硬件并開發驅動程序，實現屏幕的成功點亮。

四、常見陷阱與注意事項

即使熟悉規格書，也常常會遇到一些常見問題及注意事項：

1、亮度單位：確認規格書中亮度單位為 cd/m2(尼特)，避免與 FL(英尺朗伯)混淆。

2、接口協議：主控需兼容規格書中的接口版本，防止版本不匹配。

3、溫度范圍：工作溫度范圍是設備運行時的環境條件，存儲溫度通常指未通電時的環境條件。區分這兩個范圍，避免因環境問題導致屏幕故障。

通過這份快速指南，相信你已經對液晶屏規格書的核心參數和設計要點有了清晰的認識。

無論是基礎選型還是深度定制開發，抓住這些關鍵信息，就能快速匹配您的需求，助力你輕松玩轉液晶屏選型與設計!

記?。?

? 基礎參數定方向——尺寸、分辨率、接口是選型的基石

? 進階解析助設計——時序、功耗、結構決定產品適配性

? 專業細節見真章——初始化命令、信號完整性是點亮屏幕的關鍵

作為液晶模組源頭廠商，賽時達的規格書始終以用戶視角優化，提供清晰的技術參數和設計支持。
