液晶屏如果出現無法開機、開機黑屏、白屏、花屏、紋波干擾、按鍵失效等故障現象，那有可能是液晶屏驅動板損壞，這在液晶顯示器故障中占有較大的比例。

所以這篇文章主要帶你了解液晶屏驅動板知識。

一、液晶屏驅動板是什么?

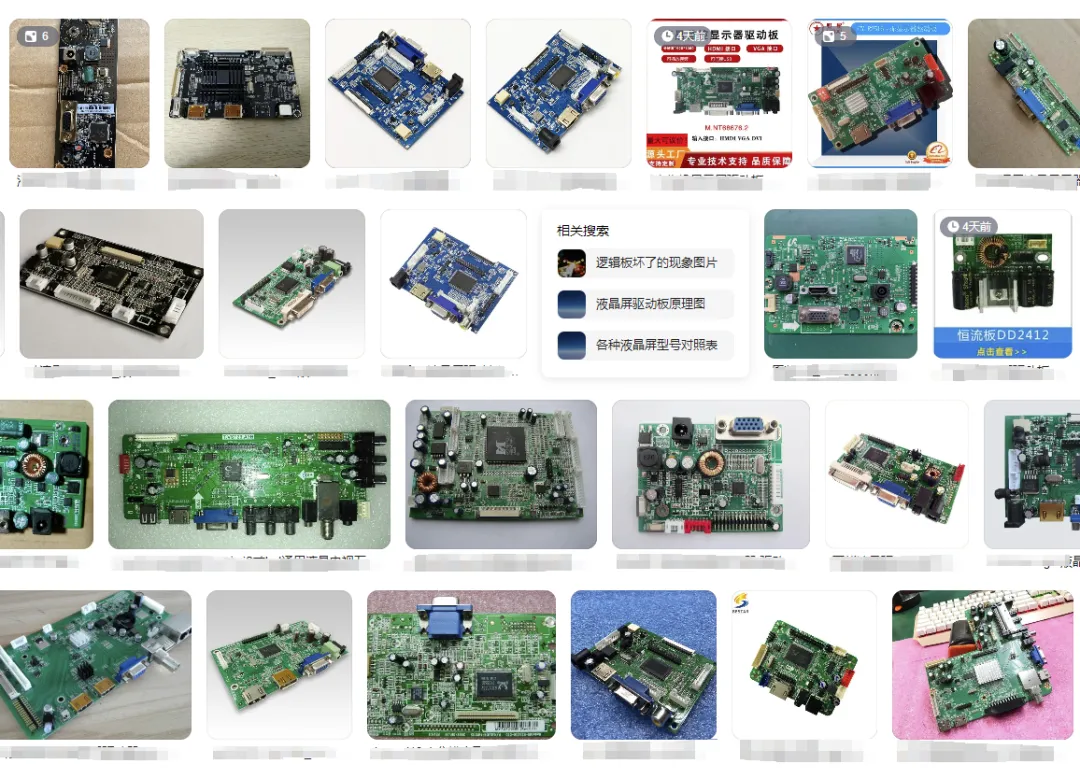

想象一下，液晶屏就像一塊神奇的畫布，可以顯示各種圖像和視頻。而液晶屏驅動板(LCD driver board)就像是一個聰明的指揮家，它負責將模擬信號轉化為數字信號,或是將一種數字信號轉化為另一種數字信號，告訴這塊畫布該如何顯示圖像和視頻。

從以上可知，驅動板就是顯示器的主板，又叫做驅屏板。它的作用就是顯示輸入信號源的畫面。如果是電腦給的信號過來，那么復制模式下電腦桌面是什么，投屏的顯示器面板上就是什么畫面。

二、液晶屏驅動板組成

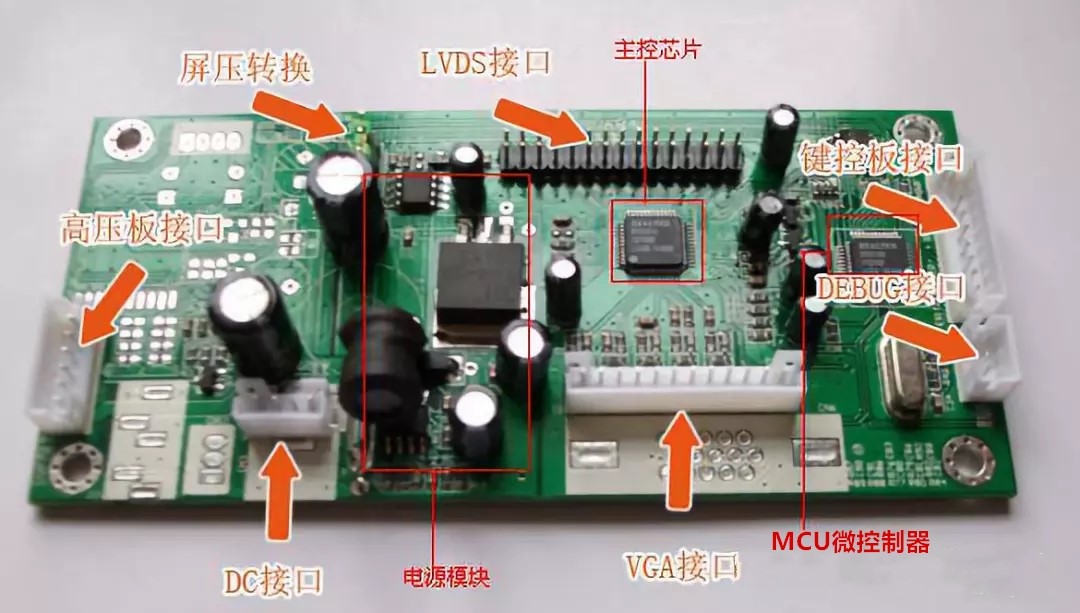

液晶屏驅動板上通常包含主控芯片、MCU微控制器、ROM存儲器、電源模塊、電源接口、VGA視頻信號輸入接口、OSD按鍵板接口、高壓板接口、LVDS/TTL驅屏信號接口等部分。

驅動板上有MCU單元：它是液晶顯示器的大腦和控制中心。

電源板:由于將交流市電220V轉換成液晶顯示器工作所需的直流12V,5V,3V等。

背光板(也稱高壓板):用于將主板輸出的12V直流電壓轉換成PANEL需要的1500到1800伏的高頻交流電壓,用于點亮PANEL的背光燈，現在的大多數液晶顯示器將電源板和背光板做在一起,也就是所謂的電源背光二合一板。

三、液晶屏驅動板工作原理

驅動板的工作原理就是接收與轉換信號。

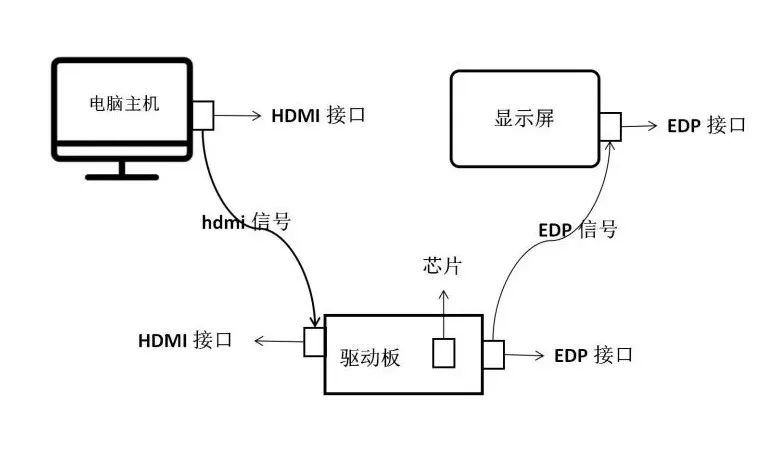

液晶屏驅動板是怎么傳輸顯示信號的?請看下圖，按下開機鍵電腦屏亮起來，顯示信號就完成了傳輸。傳輸過程有三個主要部件工作：電腦顯卡，驅動板，顯示面板。

信號從主機顯卡的輸出接口出發，又從驅動板的輸入接口進來，驅動板的芯片收到信號之后，根據芯片里燒錄面板的資料，把圖像信號轉換為顯示信號，再輸出給到顯示屏面板。

在這個過程里，驅動板把顯卡給的信號轉成了能夠進入顯示面板的信號，傳輸協議從HDMI 換成了eDP。

簡單來說，顯示信號傳輸?shù)倪^(guò)程，就是信號從電腦出發，經過驅動板轉換，然后進入顯示面板的過程。

在這個信號轉換的過程中，只是改變了信號傳輸形式，驅動板并不能改變信號的分辨率和刷新率。

比如說，從HDMI接口進來的是1080p，那么從EDP接口出去的也是1080p，最終在顯示面板上呈現的畫面也是1080P。

而如果面板支持的分辨率上限達到了4K，但因?yàn)檫M(jìn)入面板的視頻信號是1080P，最終看到的畫面也只有1080P。

四、驅動板的基本功能

電力供應：它像是液晶屏的電源適配器，把外部的電流轉換成液晶屏能用的電力，如5V或12V。

接收信號：它就像一個中間人，把電腦或手機發來的圖像和視頻信號接收下來。

常見的輸入接口包括：HDMI、VGA、USB-C

信號轉換：這個中間人不僅接收信號，還會把這些信號翻譯成液晶屏能理解的語言。

常見的輸出接口包括：LVDS、RGB、MIPI、eDP

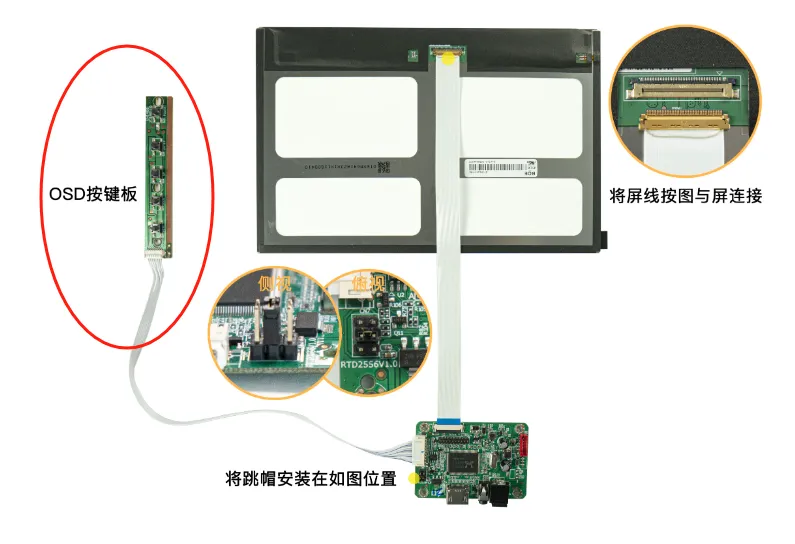

背光控制：它還控制液晶屏的背光亮度，保證畫面清晰明亮。通常可以用OSD按鍵板控制。

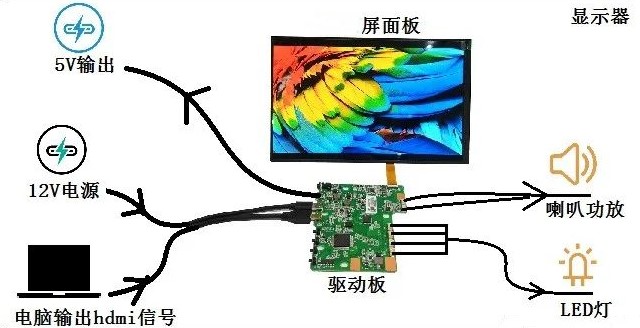

驅動板在顯示器內部起到集成與顯示的作用。液晶屏驅動板的集成，就是通過輸出的各種接口，連接顯示器內部的每個模塊，比如喇叭功放，按鍵控制，led燈帶，觸摸板，電池供電等等。

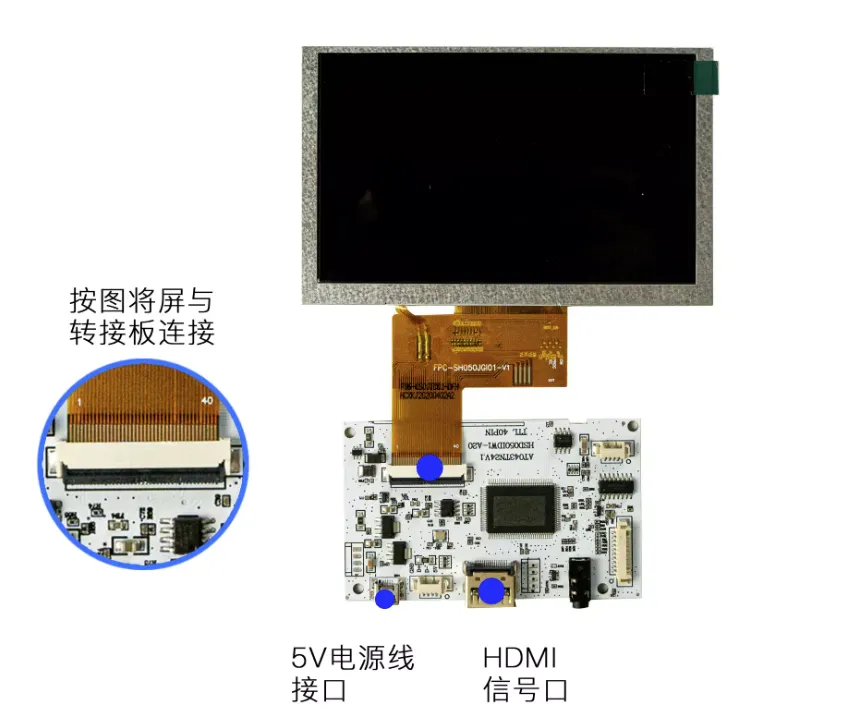

驅動板最主要的就是顯示作用，也就是驅動屏幕顯示畫面。最簡單的驅動板只有一個輸入和輸出接口，用來接收并且輸出顯示信號點亮屏幕。

五、什么時候需要驅動板

1、使用裸屏?xí)r

如果你有一個沒有內置驅動電路的裸液晶屏(例如從液晶顯示屏廠家處直接購買的LCD面板)，你需要一個驅動板來使其工作。裸屏通常只包含顯示面板本身，沒有任何信號處理或電源管理功能。

2、添加觸控功能

如果你的液晶屏具有觸控功能，驅動板還可以處理觸控信號，將用戶的觸摸操作傳輸?shù)街鳈C(jī)設備。

3、提供電源管理

驅動板可以為液晶屏和其他相關組件提供穩定的電源管理，確保整個系統的穩定性和可靠性。

4、主板上沒有對應的液晶屏接口

如果主板上沒有直接支持液晶屏的接口(如LVDS、EDP、MIPI等)，需要使用液晶屏驅動板。驅動板可以將主板上的其他接口(如HDMI、VGA、DVI等)的信號轉換為液晶屏可接受的信號格式。

六、怎么選擇驅動板

選擇液晶屏驅動板時，需要考慮多個因素，以確保驅動板能夠與液晶屏和應用場景完美兼容。以下是選擇驅動板時應注意的主要方面：

1、液晶屏的規格

分辨率：確保驅動板支持液晶屏的分辨率(例如1080p、4K)。

尺寸：驅動板應適配液晶屏的尺寸，如10.1英寸、15.6英寸等。

刷新率：驅動板要能支持液晶屏的刷新率，如60Hz、120Hz等。

2、接口類型

輸入接口：確認驅動板的輸入接口與信號源設備兼容(如HDMI、VGA、DVI、DisplayPort、LVDS、eDP)。

輸出接口：確保驅動板的輸出接口與液晶屏接口兼容。

3、電源要求

電壓和功率：驅動板的電源輸入應與液晶屏和應用場景的電源要求匹配。

4、功能特性

圖像處理：驅動板是否支持圖像優化功能，如色彩校正、對比度調整等。

背光控制：驅動板是否提供背光亮度控制功能，以適應不同的光照環境。

5、兼容性

主控芯片：驅動板的主控芯片(如TCON芯片)是否與液晶屏兼容。

觸控功能：如果液晶屏帶有觸控功能，確保驅動板支持并能處理觸控信號。

6、 使用環境

溫度范圍：驅動板的工作溫度范圍應適應應用場景，如室內、室外、工業環境等。比如0~50℃的驅動板就不適合戶外極低溫使用。

假設你正在為一款15.6英寸1080p液晶屏選擇驅動板：

分辨率和尺寸：確保驅動板支持1080p分辨率和15.6英寸尺寸。

接口類型：如果液晶屏使用LVDS接口，同時你需要連接的設備是HDMI輸出，那么驅動板必須具備HDMI輸入和LVDS輸出。

電源要求：確認驅動板支持液晶屏所需的電壓，如5V或12V電源。

功能特性：驅動板應具備背光控制功能，以便調節屏幕亮度。

兼容性：檢查驅動板是否兼容液晶屏的TCON芯片，并支持觸控功能(如果有)。

使用環境：確保驅動板在預期的工作溫度范圍內能夠穩定運行。

液晶屏驅動板用于各種顯示器，如便攜顯示器、醫療顯示屏、工控機顯示器等。常見的顯示方案對應屏幕面板尺寸一般在5-32寸不等，分辨率通常為1080p、2K或者4K，當然也有一些特殊分辨率如1280*800、2160*600等。

總結

選擇液晶屏驅動板時，需要全面考慮液晶屏的規格、接口類型、電源要求、功能特性、兼容性、使用環境等因素。
