說起近年來顯示行業的熱門詞匯，Mini LED技術必定榜上有名，眾多搭載Mini LED背光技術的終端產品迅速涌現，使得這一顯示技術成為大眾關注的焦點。

那么Mini LED，這個讓眾多品牌爭相布局的新型顯示技術，到底有什么魅力呢?

在背光技術的加持下，Mini LED使顯示屏畫質五要素——清晰度、色彩、亮度、對比度、刷新率得到了全面提升，將屏畫質提升到了一個前所未有的高度。

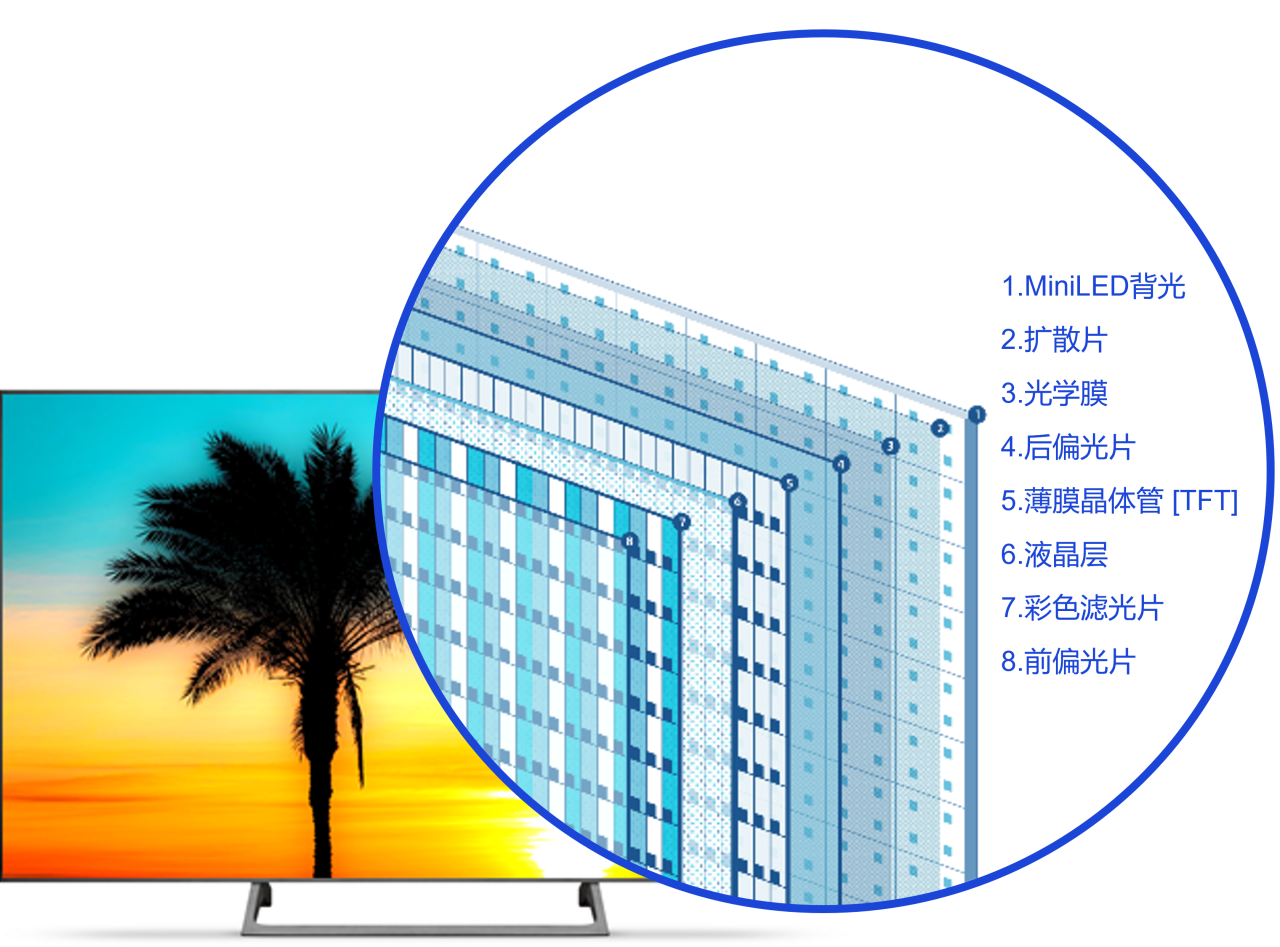

不同于自發光的OLED，Mini LED之所以能夠呈現畫面，主要依靠的是屏幕背后的LED燈珠，這也是很多人口中的「背光」。在「背光」的基礎上，它還進一步加上了多層光學透膜和液晶屏幕。如此一來，我們才能夠在液晶屏上看到清晰的圖像。

Mini LED做背光，本質上還是LCD，Mini背光是Mini的藍光芯片+QD，轉換成白光，用在液晶后面的背光。

Mini LED是傳統LCD顯示器的背光技術改進。

傳統的 LCD 技術使用背光全局調光，即一個調光部分覆蓋整個顯示屏，因此每個像素不能完全切斷透射光，這使得傳統 LCD 的對比度普遍較低，存在黑位問題。

Mini LED 采用局部調光，將背光區域劃分為多個獨立的調光段，實現每個局部調光區域的獨立亮度和消光，可以更好地匹配各個區域顯示圖像所需的亮度，從而實現 HDR顯示，降低功耗和成本。

可知，Mini LED所涉及的調光技術，其實是分區控光技術。

分區調光，決定顯示品質的關鍵

顯示器對于面板區域的光線調節控制，就是分區調光技術，也是決定顯示器色準、對比度、綜合亮度以及HDR效果的重要因素之一。

目前調光技術主要分為這么幾個：分別是全局調光、1D局部調光、1.5D局部調光以及2D局部調光。

一、全局調光

全局調光，就是沒有局域控光功能，這是一種簡單的“動態對比度”方法，其中整個背光可以被調暗或增加。

其背光由液晶面板一側邊緣上的一串 LED 燈組成，被視為一個單獨的 "區域"，在黑暗場景中會變暗，在明亮場景中會變亮。

這是成本最低的一種調光方式，也是傳統液晶面板的調光方式，它功耗低、發熱小，缺點是同步對比度太低，通常僅為 1000:1。

它對提高單幀動態范圍/對比度沒有任何作用，因此不能被視為可以輔助 HDR 體驗的技術，當然現在中高端顯示器都不會采用這種方案了。

二、局部調光

在局部調光中，屏幕的背光被分成若干段，可以獨立調節。調光區域越多，則色彩、對比度、HDR顯示效果越好。有如下多種具體局部調光方式。

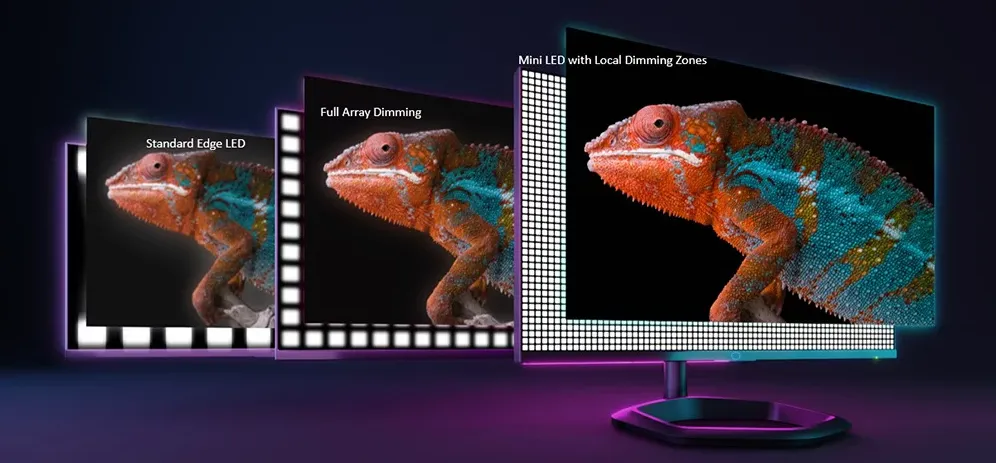

傳統調光vs 1D局部調光 VS 2D局部調光

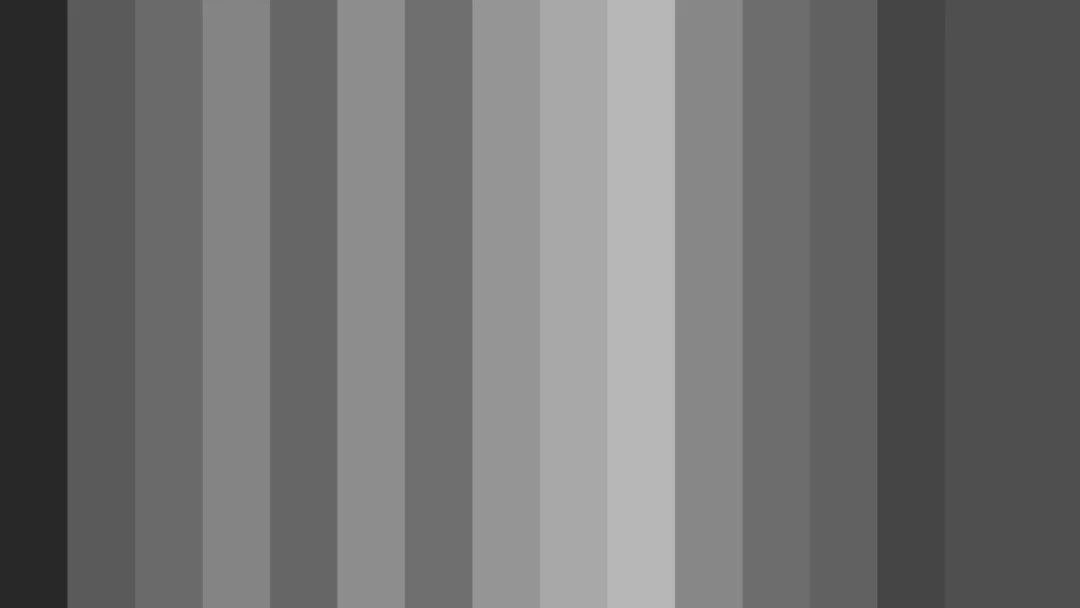

1D 局部調光

1D局部調光其實就是側入式背光，但有少量的背光分區。其中顯示器的背光在屏幕一側(通常是底部)，對有限數量的背光分區進行控制。

這種設計使用 "邊緣發光 "的 LED 燈串，但燈串上的 LED 組可獨立控制。對于大多數顯示屏來說，LED 燈串位于面板底部，從而在顯示屏的水平邊緣形成若干等間距的垂直區域。

邊緣發光的 LED 燈串通常包含8到16個 LED 組，從而形成8到16個調光區。這種設計可同時實現 6,000:1 至 100,000:1 的對比度。但由于可用背光區域很少且單個背光區域很大，所以對圖像的控制和改進都比較有限。

1D 局部調光是目前 HDR 電視和顯示器中最常見的設計。

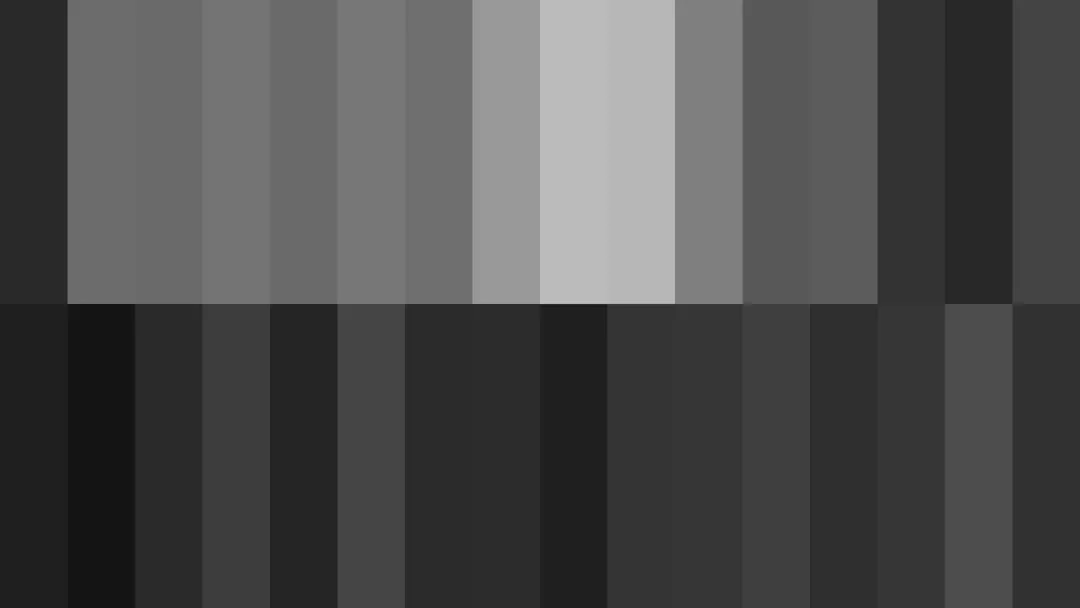

1.5D 局部調光

1.5D局部調光其實還是側入式背光，與 1D 局部調光類似，使用邊緣照明。

但在這種設計中，LED 燈串存在于面板的兩側，通常是頂部和底部，但也有左右設計。

這種設計的優點是，它通常有 2×16 個背光分區(總共32個)，因此區域數量是 1D 的兩倍，但更重要的是，屏幕的頂部和底部是獨立控制的，而 1D 設計的每個區域通常是屏幕的整個垂直高度。

這樣顯示器可以為用戶提供更高水平的畫面區域亮度控制。盡管背光分區仍然不多，但至少可以將屏幕分割成更小的區域，也有利于控制和提升畫質。

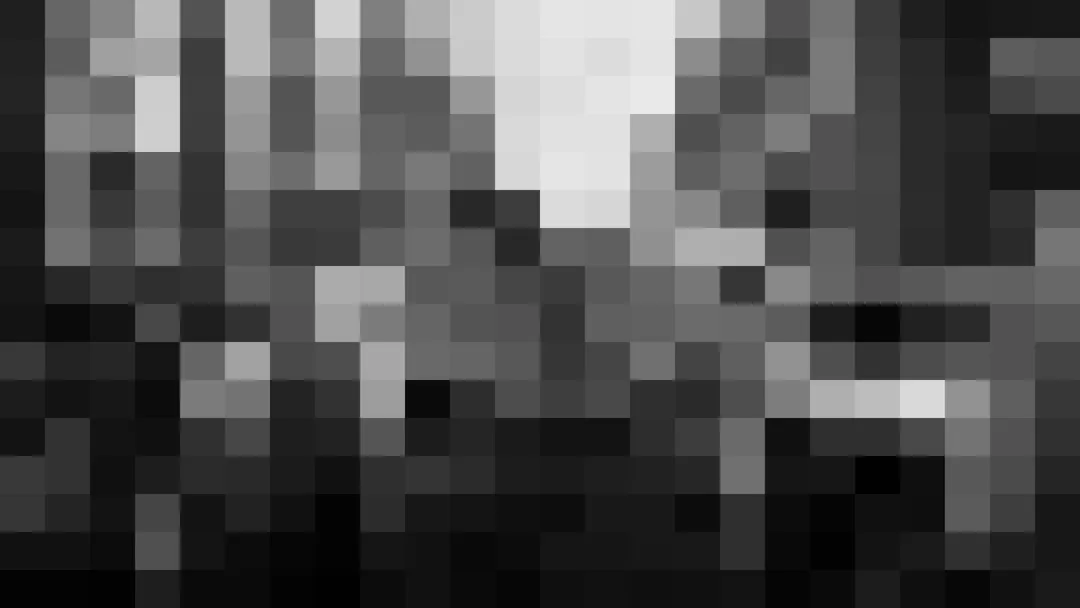

2D或全陣列局部調光(FALD)

2D局部調光，實際上就是我們所說的全矩陣局部調光(FALD)了， 如今隨著背光區域數量的提升，通常也被我們稱為“Mini LED”，這種場頻通常具有大量背光分區，比如500+、1000+ 甚至更多。

在這種設計中，背光 LED從面板邊緣移到面板后部，并排列成一個二維 LED 矩陣。每個 LED 都是獨立控制的，只調節顯示屏上一個 "棋盤格 "的亮度，盡管它們通常是矩形而不是完美的正方形。如今的 HDR 顯示器和電視通常有 384 到 1152 個區域。

由于電路的復雜性和所需的處理要求，這些設計最為昂貴，能產生最好的圖像質量，但可以達到最高的對比度和亮度，對比度可達 20,000:1 至 500,000:1，為 LCD 面板提供最佳水平的調光控制。由于這種設計成本高昂，這些顯示器的價格也最高。

目前最火的miniLED顯示器是其中的代表，大部分都能達到1152個控光分區。當前，市面上的產品最高可支持2304個獨立背光分區。

到這里，你大概也通過效果的對比，知道m(xù)ini LED為啥這么有魅力了：2D FALD調光，與傳統的LED背光技術相比，F(xiàn)ALD技術更加便于控制明暗之間的過渡，并提供更加清晰的圖像。

FALD技術使用于更高端的MiniLED背光，精細地控制每個背光區域的亮度，使黑色細節表現和對比度更優，同時消除背光漏光，提高色彩還原度。

該技術的顯著優勢是展現更準確的畫面，更好的色彩還原度和更少的屏幕閃爍現象。加之色彩保真、壽命長、穩定性好等特點，Mini LED成為顯示貴族，是新一代核心顯示技術，贏得了眾多消費者的青睞。

目前主要用于高端電視和顯示器，成為廣大家庭娛樂和游戲用戶的首選。其優良的性能也必將促進該技術在未來更為廣泛的應用。
