歷經數年技術沉淀與市場實踐，Mini LED背光的發展前景變得愈發清晰。Mini LED背光技術以其高對比度、低功耗和長壽命等優勢成為顯示技術領域的新寵。

隨著技術的不斷成熟和成本的降低，預計到2024年，搭載Mini LED背光技術的應用出貨量將回歸正成長，達到1379萬臺。

到2027年，Mini LED背光技術的出貨量預計將達到3145萬臺，復合年增長率(CAGR)約為23.9%。

接下來，我們來看看Mini LED背光技術高速發展背后的秘密。

一、Mini LED是升級的LCD背光方案

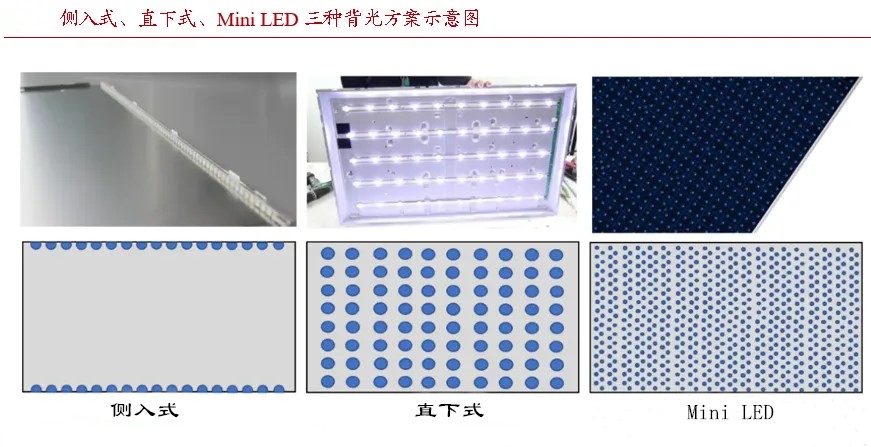

LCD由一層液晶結構調控光源出光量、屬于背光顯示。Mini LED則是基于CCFL和LED基礎上升級的背光顯示方案，通過精細動態分區實現更優越的顯示效果。

Mini LED背光：Mini LED取代LED燈條成為背光光源，一般是采用直下式設計,通過大數量的密布,從而實現更小范圍內的區域調光。

分區數代表背光模組中光源分組數量，分區數越多，則控光效果更高，對比度越高、亮度越大。

Mini LED背光主要應用在電視、顯示屏、手機、車載平板等場景。

二、 COB封裝降本實現Mini LED背光高增長

Mini LED背光為高階直下式背光，封裝方式分為POB和COB。

1、POB：將LED芯片封裝成單顆的SMD LED器件，再把器件打在PCB基板上，一個封裝結構含1~2個光源。POB是當下Mini LED背光的主要封裝技術，技術成熟度較高、成本較低。

2、COB：將LED芯片直接打在PCB基板上，再進行整體封裝，一個封裝結構含大量光源。COB目前技術難度較高、成本較高。

1)行業對Mini LED COB技術的創新。例如行業在COB產品上，統一了點膠工藝技術路線的應用，實現芯片發光角度的控制，降低Mini LED顆數并獲得最佳的光學均勻效果，這趨使Mini LED COB技術的成熟。

此外，固晶、覆膠等核心關鍵設備的精度與重復性的極大提升;原材料的設計、選型、工藝條件的優化;Mini LED芯片、基板、錫膏、膠水、驅動IC等原材料的基本成熟，同樣驅使著COB封裝技術的進步。

2)快速降低的Mini LED COB成本，無論是COB方案中的PCB、芯片、IC、硅膠、錫膏都擁有一個成本下降的技術路徑。如PCB技術從FR4到單面、魚叉、燈條;芯片的使用從多燈一區往兩燈甚至一燈一區發展;IC方面通過增加通道來降本;硅膠和錫膏的成本也在近年有一定程度降低。

另外，生產工序的良率提升也是Mini LED COB成本下降的關鍵，目前業內對關鍵的工序進行了豐富的探索，如印刷、芯片尺寸、PCB、固晶、返修等，從各個方面進行細微的研究，最終使COB的良率得到大幅提升，促進成本的降低。

3)對Mini LED POB 極低成本方案的應用，目前國內終端機廠商在Mini LED 上主要應用POB封裝方案，對Mini LED背光快速應用起到關鍵作用。

POB與COB的降本方式類似，且短期內POB成本更低，然而POB的性能受限于它的封裝結構、光學設計和角度控制，此外POB還存在使用功率較大的問題，因此未來Mini LED背光仍需使用COB等更好性能的封裝技術。

成本降低帶動COB市占提升，據研究機構預計2028年COB技術在Mini/Micro LED顯示的銷售金額占比提升至30%以上。

三、Mini LED降本主要方式

Mini LED降本主要通過國產化、新材料應用、生產標準化等方式實現。

>>芯片：分區數的增加會提升Mini LED芯片需求量，芯片降本則主要通過增加DBR結構和采用高壓芯片方案實現。

>>PCB板：PCB板實現從整板狀到魚骨型，再到燈條形的優化，PCB板面積減少，單板利用率提升，完成良率提升。

>>驅動IC：隨著國產廠商突破AM驅動芯片，業內從PM驅動轉向國產AM驅動，燈驅合一設計，帶來顯著降本空間。基于當下的降本路徑，以1024分區的65寸COB彩電Mini LED模組為例，在保守、中性、樂觀預期下，我們預計Mini LED背光模組有24%/34%/43%的降本空間。

未來，顯示產品將繼續往高端化前進，適配其發展需求的Mini LED在技術與成本優化進程也仍將持續，顯示產業鏈企業將共同推動Mini LED背光技術的發展。

四、賽時達Mini LED背光助力高端顯示新時代

作為Mini LED背光技術的推動者之一，經專家評審，深圳賽時達科技有限公司的基于圖像分析畫面同步技術的Mini LED液晶顯示模組產品，被評選為2023年廣東省名優高新技術產品。

賽時達是顯示細分領域解決方案提供商，專注研究的Mini LED背光，其Mini LED液晶顯示模組畫質效果，得到了市場和消費者的一致認可和好評，無論是在專業的評測機構，還是在普通的用戶反饋中，都有著極高的評分和口碑。

賽時達Mini LED液晶顯示模組產品系列已廣泛應用于電視、顯示器、平板、筆記本電腦和車載顯示等產品上，并實現量產。

未來，在賽時達科技等顯示行業同仁持續投入下，Mini LED背光技術發展步伐將繼續加快，為高清化、高端化顯示產品發展貢獻更多力量。
